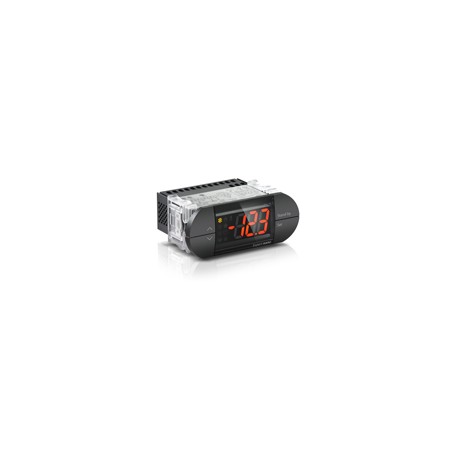

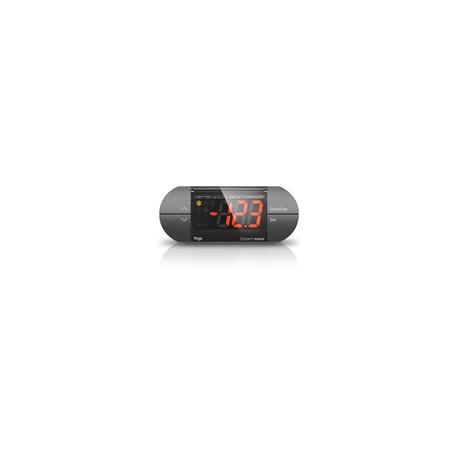

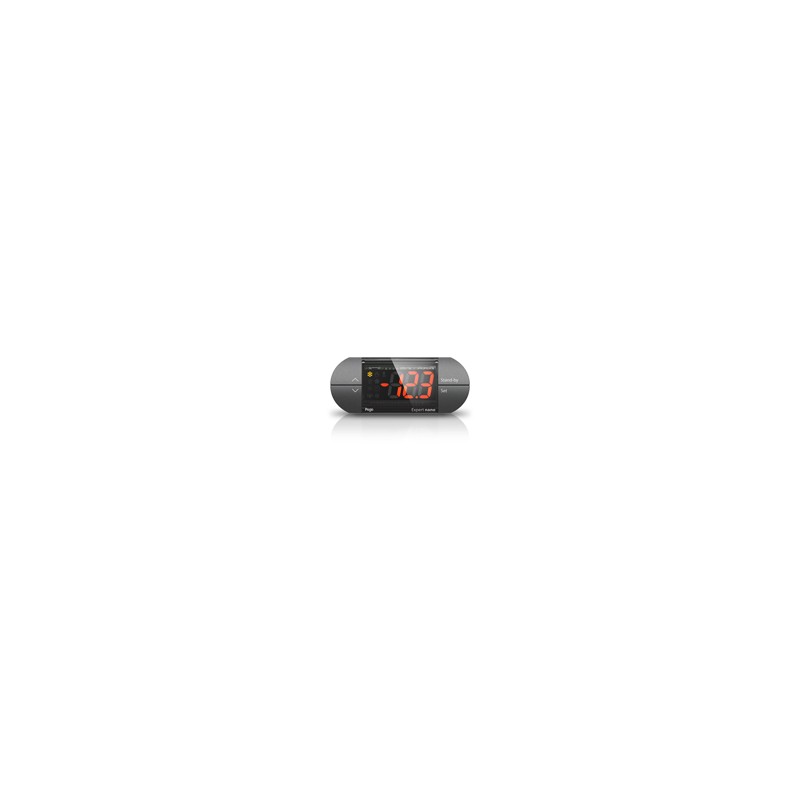

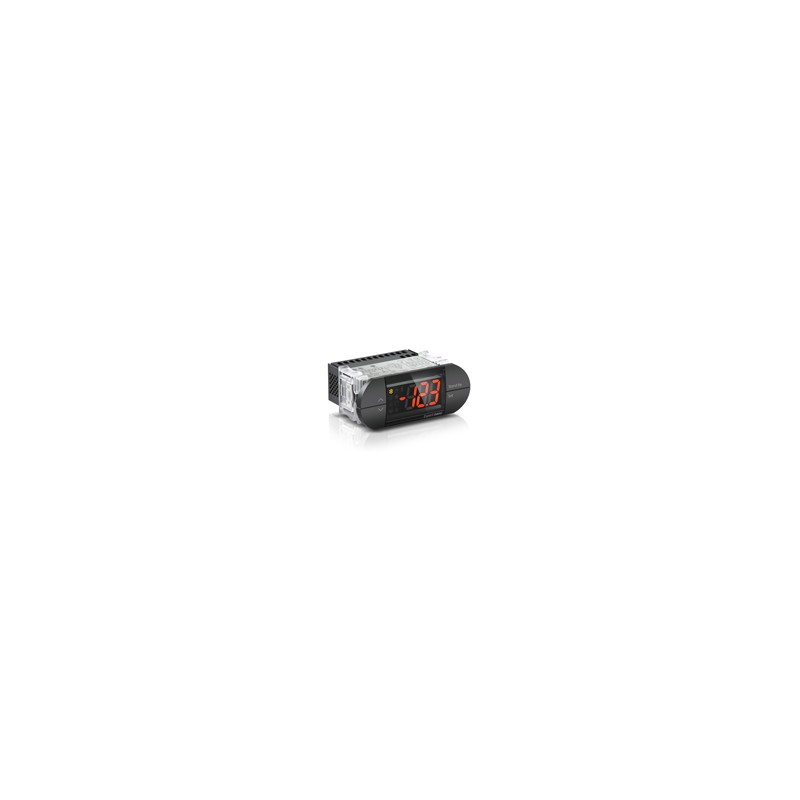

Thermostat Expert Nano 3CF

Il est équipé de deux entrées analogiques pour sondes de température NTC ou PTC, une entrée digitale, trois relais pour la gestion du compresseur, des ventilateurs et du dégivrage (le relais de dégivrage peut être configuré comme commande lumière) et un buzzer. Le régulateur peut également être configuré pour des applications de chauffage.
Version disponible pour dégivrage en temps réel.

Applications
• Gestion de chambres frigorifiques, de comptoirs et de vitrines réfrigérées.

Caractéristiques principales
• Configuré pour des applications de froid ou de chaleur.
• Dégivrage configurable à l'arrêt, à résistances ou par inversion de cycle et réglable par fréquence et durée. La fin de dégivrage peut se faire par temps ou par température.
• Dégivrage en temps réel (sur certains modèles).
• Relais pour la gestion du compresseur, des ventilateurs de l'évaporateur et des résistances de dégivrage (la sortie de dégivrage peut être configurée comme sortie lumière).
• Démarrage/Arrêt de dégivrage manuel par bouton.
• ON/OFF de l'installation par bouton.
• ON/OFF lumière de la cellule par bouton ou via micro-port (si la sortie de dégivrage est configurée comme lumière de cellule).
• Affichage/réglage de la température avec point décimal.
• Buzzer interne pour signaux sonores.
• Surface frontale plane pour un nettoyage facile, boutons de grande taille et personnalisables en plusieurs couleurs (sur demande).
• Affichage haute luminosité avec icônes et chiffres de proportions agrandies.
• Philosophie de programmation PEGO qui garantit un démarrage immédiat.
• Protection frontale IP65. Double possibilité de fixation : clips / vis.
• Connexion série RS485 avec protocole Modbus-RTU ou Telenet.
• Tension d'alimentation, capacité des relais et type de bornes selon le modèle.
• Transformateur externe pour modèle 3CF11 (optionnel)

CARACTÉRISTIQUES TECHNIQUES	EXPERT NANO 3CF01
Dimensions	93x37x59 mm
Dimension de perçage	71x29 mm (+0,2/-0,1 mm)
Montage	À l'avant du panneau à l'aide de clips de fixation arrière ou par deux vis sur le devant
Boîtier	Corps plastique en PC + ABS UL94 V-0, Front transparent en PC ,  Étiquette des boutons en PC ou PC + ABS
Type d'isolation	Classe II
Degré de protection	IP 65 avec montage à l'avant du panneau
Alimentation	230VAC +10/-15% 50/60 Hz
Puissance absorbée	3 VA max
Température de  travail	-5 ÷ +55°C  humidité <90% H.R. non condensante
Température de  stockage	-20 ÷ +70°C humidité <90% H.R. non condensante
Environnements de travail non adaptés	Environnements avec fortes vibrations ou chocs ; atmosphères agressives, polluantes ou corrosives, exposition à un rayonnement solaire direct, atmosphères explosives ou gaz inflammables.
Affichage	3 Chiffres avec signe, point décimal et led d'état
Résolution	0,1 °C
Précision de lecture des sondes (électronique)	±0,5 °C
Plage de lecture	-45 ÷ 99 °C
Connexions	Bornes fixes à vis
Classe logicielle	A / Maintien des paramètres en mémoire non volatile (EEPROM)
ENTRÉES
Analogiques	2 entrées pour sondes NTC (10KΩ 1% à 25°C) ou PTC (KTY83-121)
Digitales	1 entrée (contact sec)
SORTIES
Relais compresseur	(DO1) N.O. 16(6)A / 250VAC (HP2 À DEMANDE)
Relais résistances	(DO2) N.O. 8(3)A N.C. 6(3)A / 250VAC
Relais ventilateurs	(DO3) N.O. 8(3)A / 250VAC
Buzzer	PRESENT
Supervision	TELENET / MODBUS-RTU
OPTIONS
Horloge	NON
ENCOMBREMENTS
SCHÉMA DE CONNEXION
	(*) = Fonction configurable
