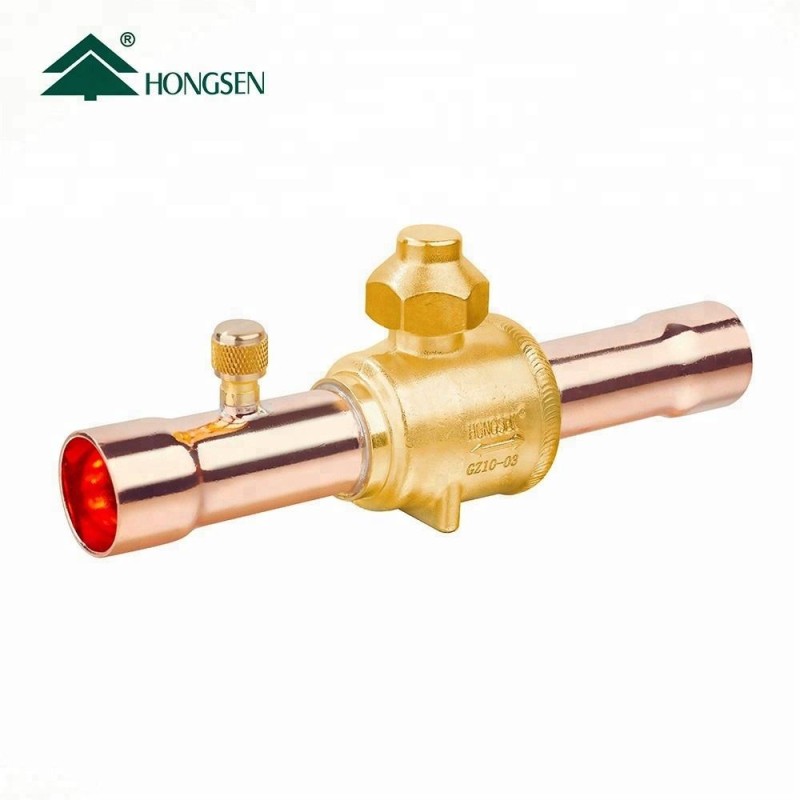

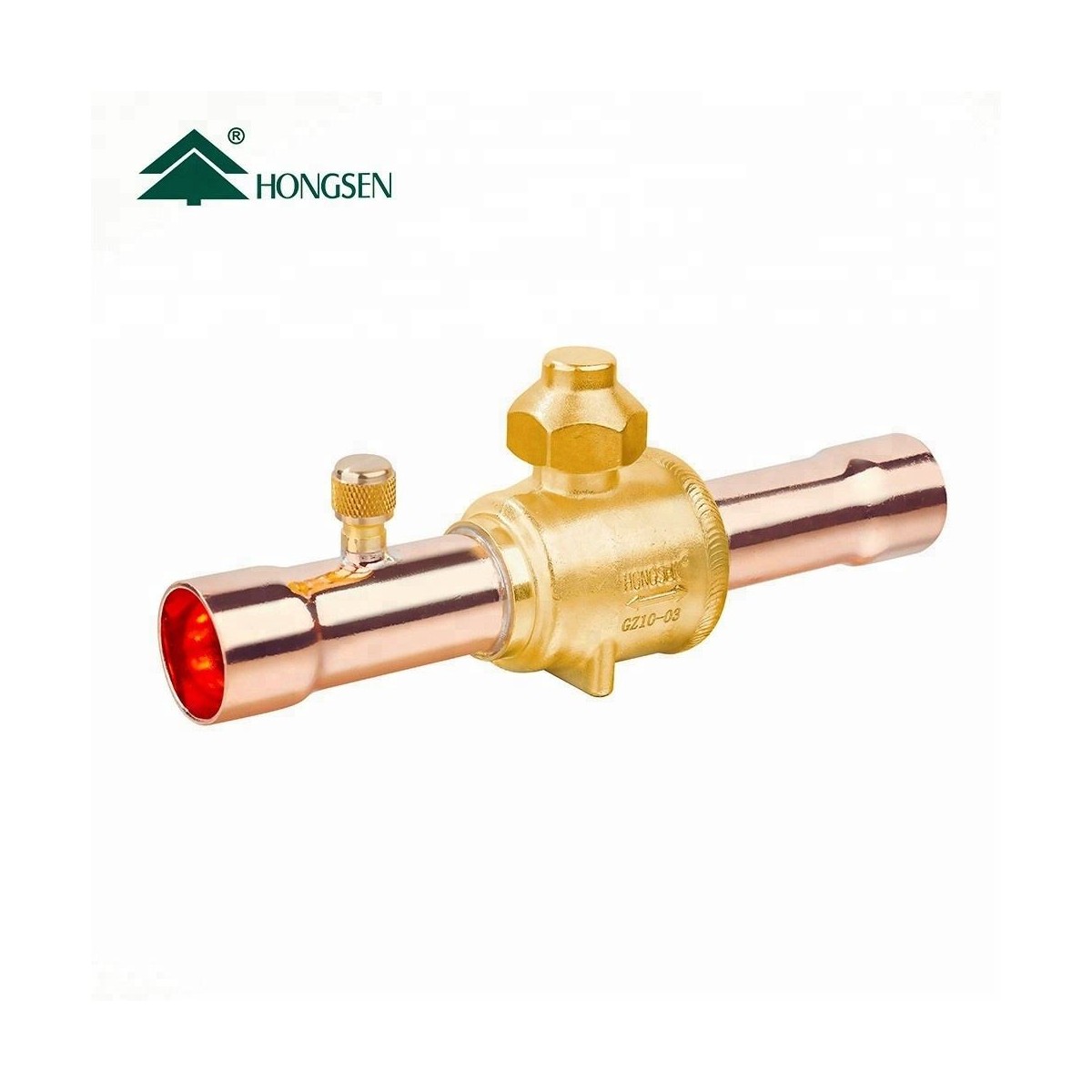

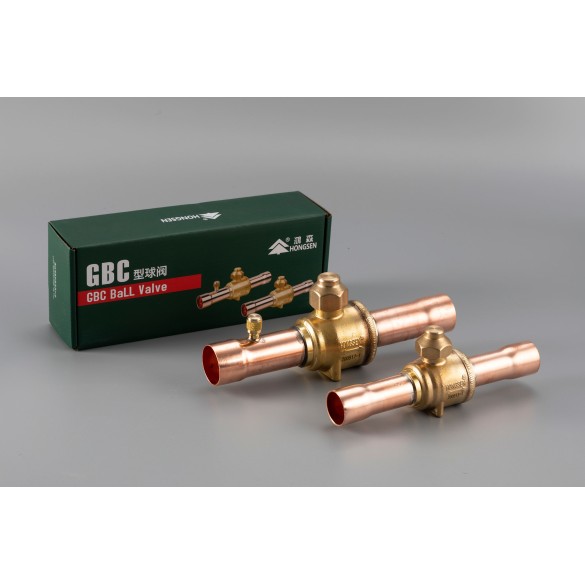

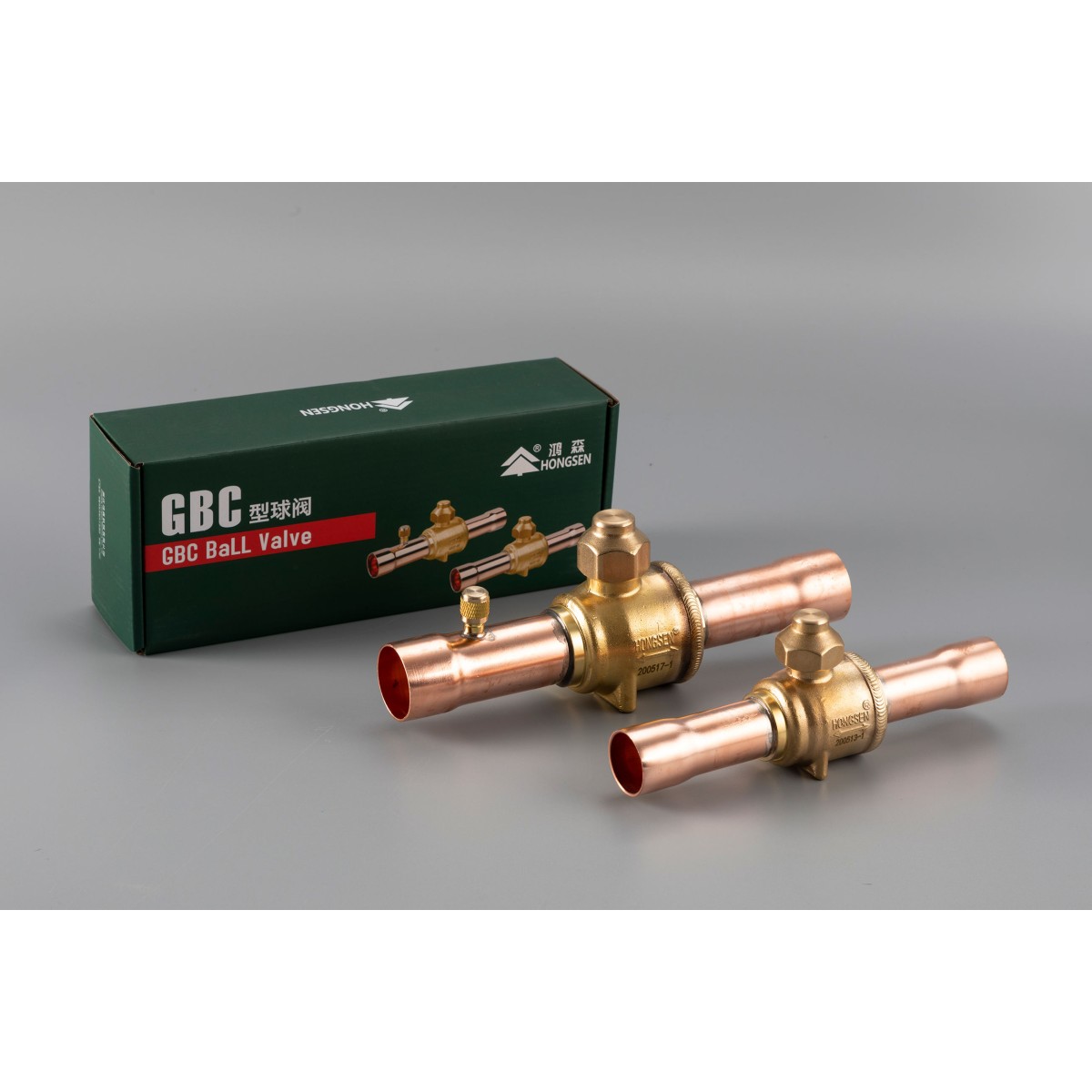

Robinet à Boule HBC-19V Ø19 mm 3/4 ODF à Souder...

Robinet à Boule HBC-19V Ø19 mm 3/4 ODF à Souder avec Porte de Charge 1/4 SAE

Robinet à Boule HBC-19V Ø19 mm 3/4 ODF à Souder avec Porte de Charge 1/4 SAE

Name: Robinet à Boule HBC-19V Ø19 mm 3/4 ODF à Souder avec Porte de Charge 1/4 SAE
Brand: HONGSENG
SKU: HBC-19V
Price: 19.28 EUR
Availability: InStock

Référence HBC-19V

19,28 €

Vanne à boule professionnelle HBC-19V avec port de charge/inspection intégré, conçue pour l'interception du réfrigérant sur ligne liquide, aspiration ou gaz chaud. Connexion 3/4 ODF à souder Ø19 mm, port de service 1/4 SAE, commande manuelle avec rotation rapide 1/4 de tour, idéale pour les systèmes CVC et la réfrigération commerciale.

📩 info@coldmarket.it

📞 392 8848484 | 090 9146063

Quantité

Avez-vous besoin d'aide ?

Paiements sécurisés

Tous les paiements en ligne sont
100% sûrs et sécurisés.

Service client

Service d'assistance et de conseil
libre à +39 09 09146063

Livraison rapide

Nous livrons dans toute l'Italie en 2
jours ouvrables. Plus d'infos

Description
Détails du produit

La Vanne à Boule HBC-19V Ø19 mm 3/4 ODF à Souder avec Porte de Charge 1/4 SAE est une vanne d'arrêt manuelle conçue pour des applications professionnelles dans le secteur de la réfrigération et de la climatisation.

Ce modèle est indiqué pour des installations HVAC/R où il est nécessaire de contrôler de manière sécurisée le flux de réfrigérant sur des lignes de liquide et d'aspiration de diamètre supérieur.

La présence de la porte de charge/inspection 1/4 SAE permet des opérations techniques rapides telles que :

contrôle de pression
charge de réfrigérant
interventions de maintenance
inspection de circuit

Grâce au passage direct, la vanne garantit :

perte de charge minimale dans le flux
fermeture hermétique et longue durée de vie
utilisation bidirectionnelle
compatibilité avec les réfrigérants HFC et HCFC

Le corps en laiton haute résistance et les joints PTFE assurent des performances élevées même en présence de pressions de fonctionnement importantes.

CARACTÉRISTIQUES PRINCIPALES

Vanne à boule manuelle pour l'arrêt de réfrigérant
Modèle HBC-19V version standard
Connexion ODF à souder 3/4” Ø19 mm
Porte de charge/inspection intégrée 1/4 SAE
Ouverture/fermeture rapide avec 1/4 de tour
Flux bidirectionnel
Joints PTFE pour une étanchéité maximale
Corps en laiton résistant à la corrosion
Structure renforcée pour des applications HVAC/R professionnelles

Typologie	Vanne à boule pour réfrigération avec porte de charge/inspection
Modèle	HBC-19V
Connexion principale	3/4" ODF à souder
Diamètre du tube correspondant	Ø 19 mm
Porte de charge/inspection	1/4 SAE
Débit Kv	16 m³/h
Réfrigérants compatibles	HFC / HCFC
Plage de température	–40 °C / +120 °C
Pression maximale de fonctionnement	4.5 MPa
Pression maximale de compression	6.5 MPa
Perte annuelle de réfrigérant	≤ 2 g R22/an
Matériau du corps	Laiton
Commande	Manuelle (rotation 1/4 de tour)
Poids net	n.d.
Poids brut	n.d.

VANNE À BOULE
Code (Danfoss)	Modèle (Danfoss)	Modèle (Hongsen)	Description
009L7020	GBC 6s	HBC-6S	Vanne à boule (petite), 1/4 ODF
009L7021	GBC 10s	HBC-10S	Vanne à boule (petite), 3/8 ODF
009L7022	GBC 12s	HBC-12S	Vanne à boule (petite), 1/2 ODF
009L7023	GBC 16s	HBC-16	Vanne à boule, 5/8 ODF
009L7024	GBC 19s	HBC-19	Vanne à boule, 3/4 ODF
009L7025	GBC 22s	HBC-22	Vanne à boule, 7/8 ODF
009L7026	GBC 28s	HBC-28	Vanne à boule, 1-1/8 ODF
009L7027	GBC 35s	HBC-35	Vanne à boule, 1-3/8 ODF
009L7028	GBC 42s	HBC-42	Vanne à boule, 1-5/8 ODF
009L7029	GBC 54s	HBC-54	Vanne à boule, 2-1/8 ODF
009L7036	GBC 67s RP	HBC-67	Vanne à boule, 2-5/8 ODF
009L7037	GBC 79s RP	HBC-79	Vanne à boule, 3-1/8 ODF
009L7038	GBC 105s	HBC-105	Vanne à boule type HBC, 4-1/8 ODF
VERSION AVEC ACCÈS (RACCORD DE SERVICE)
009L7050	GBC 6s	HBC-6SV	Vanne à boule (petite), 1/4 ODF, avec accès
009L7051	GBC 10s	HBC-10SV	Vanne à boule (petite), 3/8 ODF, avec accès
009L7052	GBC 12s	HBC-12SV	Vanne à boule (petite), 1/2 ODF, avec accès
009L7053	GBC 16s	HBC-16V	Vanne à boule, 5/8 ODF, avec accès
009L7054	GBC 19s	HBC-19V	Vanne à boule, 3/4 ODF, avec accès
009L7055	GBC 22s	HBC-22V	Vanne à boule, 7/8 ODF, avec accès
009L7056	GBC 28s	HBC-28V	Vanne à boule, 1-1/8 ODF, avec accès
009L7057	GBC 35s	HBC-35V	Vanne à boule, 1-3/8 ODF, avec accès
009L7058	GBC 42s	HBC-42V	Vanne à boule, 1-5/8 ODF, avec accès
009L7059	GBC 54s	HBC-54V	Vanne à boule, 2-1/8 ODF, avec accès

Modèle	A	C	D	d	E	F	K	M	J	H	L
HBC-6S	57	6	6.5	10	14	0	32.5	M4	20	44	110
HBC-10S	65	8	10.1	10	14	0	32.5	M4	26	44	126
HBC-12S	67	10	12.8	12	14	0	32.5	M4	26	44	130
HBC-10	73	9	10.1	16	14.5	2	38	M4	30	50	138
HBC-12	83	10	12.8	16	14.5	2	38	M4	30	50	159
HBC-16	83	12	16.1	16	14.5	2	38	M4	30	50	159
HBC-19	97	14	19.1	19	16.5	3	42	M4	36	58	185
HBC-22	96	17	22.3	22	19	3	43	M4	36	58	185
HBC-28	108	20	28.7	28	24	4	52.5	M4	44	66	208
HBC-35	130	25	35.2	35	30	5	64	M6	44	80	251
HBC-42	145	29	41.5	41.3	35	6	74	M6	56	87	281
HBC-54	157	35	54.2	54	45.5	9	83.5	M6	56	106	305
HBC-67	157	37	67	54	45.5	9	83.5	M6	63	106	305
HBC-79	157	40	79.6	54	45.5	9	83.5	M6	63	106	305
HBC-67A	171	37	67	66.8	54	16	94	M6	72	117	343
HBC-79A	207	37	79.6	79.4	64	16	104	M6	80	117	413

APPLICATIONS TYPIQUES

Chambres froides commerciales
Chillers industriels
Installations HVAC professionnelles
Réfrigération commerciale et industrielle
Chaîne du froid (cold chain)
Pompes à chaleur

CONFORMITÉ NORMATIVE (PED)

Le produit est conforme aux exigences de la Directive Européenne 2014/68/EU (Directive sur les Équipements Sous Pression – PED) pour les équipements sous pression, garantissant sécurité et adéquation pour des installations HVAC/R professionnelles.
