Vanne à Boule HBC-6SV Ø6 mm 1/4 ODF à Souder...

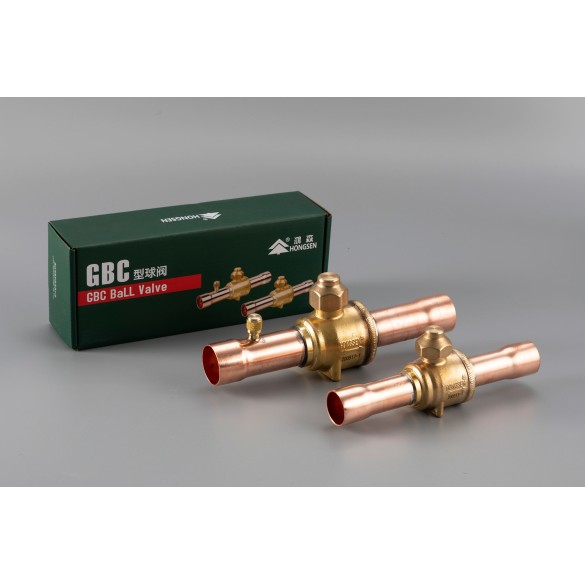

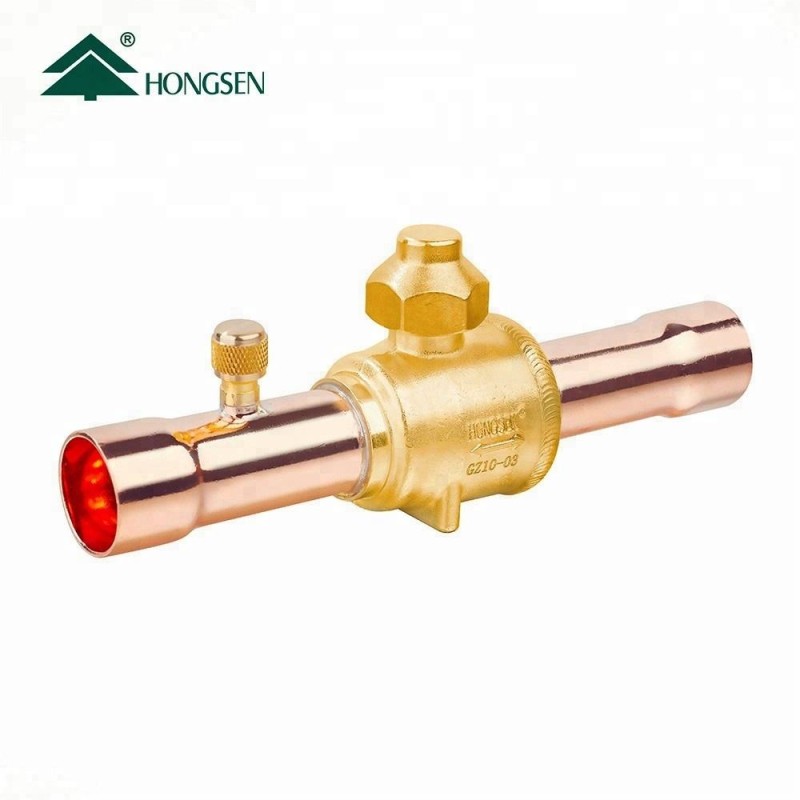

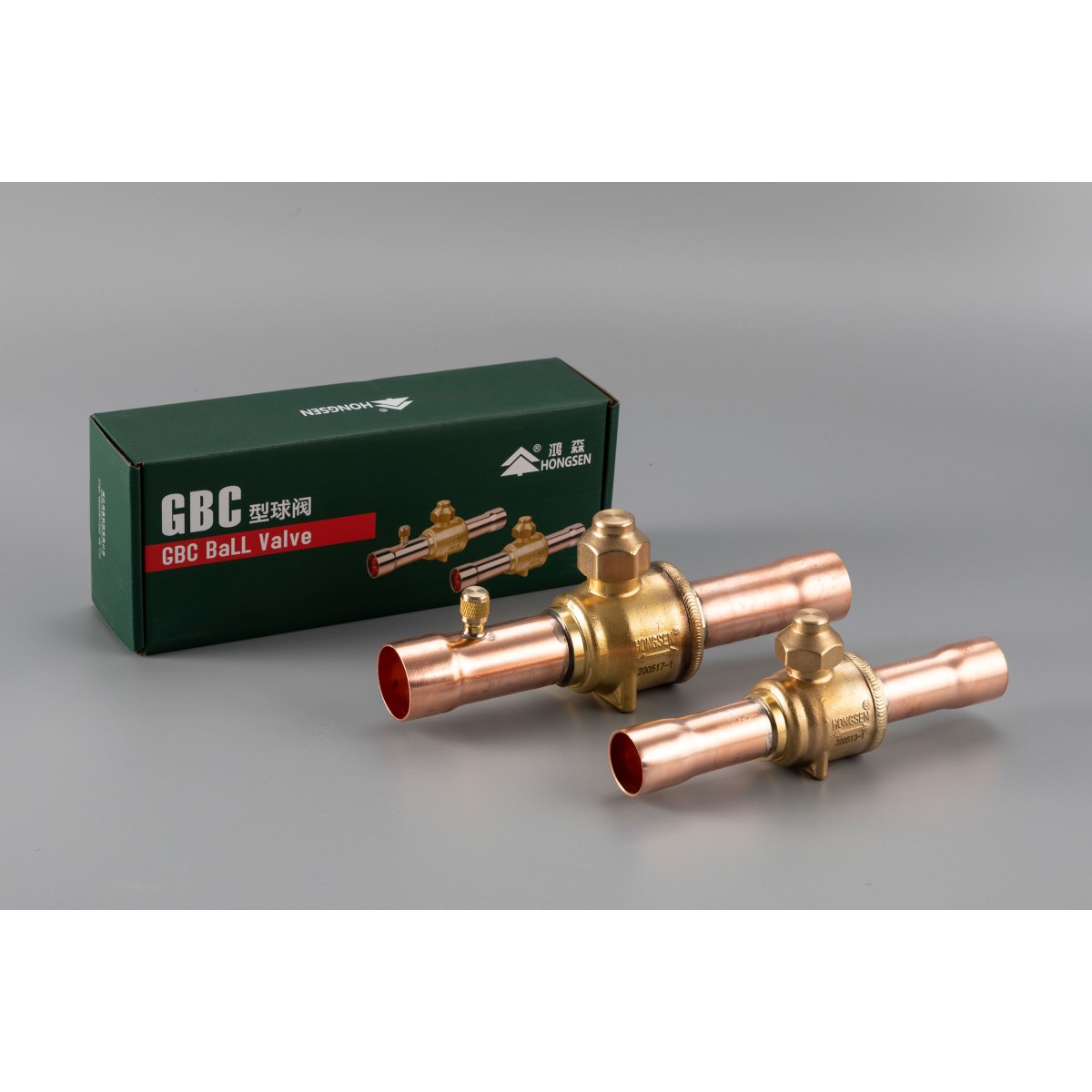

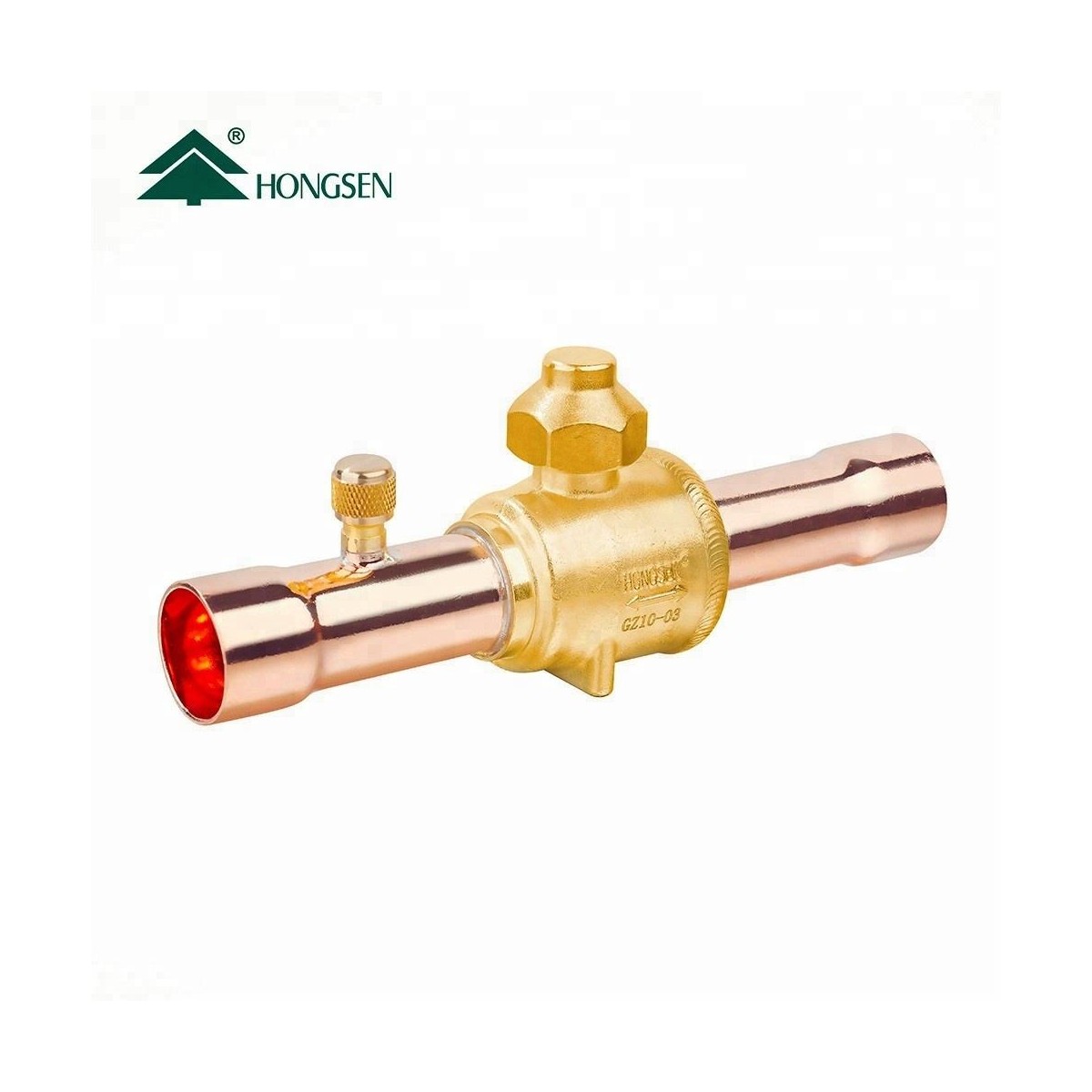

Vanne à Boule HBC-6SV Ø6 mm 1/4 ODF à Souder Corps de Petite Vanne avec Port de Charge 1/4 SAE

Vanne à Boule HBC-6SV Ø6 mm 1/4 ODF à Souder Corps de Petite Vanne avec Port de Charge 1/4 SAE

Name: Vanne à Boule HBC-6SV Ø6 mm 1/4 ODF à Souder Corps de Petite Vanne avec Port de Charge 1/4 SAE
Brand: HONGSENG
SKU: HBC-6SV
Price: 11.8 EUR
Availability: InStock

Référence HBC-6SV

11,80 €

Vanne à boule professionnelle HBC-6SV Small Valve Body avec port de charge/inspection intégré, conçue pour l'interception du réfrigérant sur ligne liquide, aspiration ou gaz chaud. Connexion 1/4 ODF à souder Ø6 mm, port de service 1/4 SAE, rotation rapide 1/4 de tour, idéale pour les systèmes HVAC et la réfrigération commerciale.

📩 info@coldmarket.it

📞 392 8848484 | 090 9146063

Quantité

Avez-vous besoin d'aide ?

Paiements sécurisés

Tous les paiements en ligne sont
100% sûrs et sécurisés.

Service client

Service d'assistance et de conseil
libre à +39 09 09146063

Livraison rapide

Nous livrons dans toute l'Italie en 2
jours ouvrables. Plus d'infos

Description
Détails du produit

La Vanne à Boule HBC-6SV Ø6 mm 1/4 ODF à Souder Small Valve Body avec Porte de Charge 1/4 SAE est une vanne d'arrêt manuelle conçue pour des applications professionnelles dans le domaine de la réfrigération et de la climatisation.

Cette version se caractérise par un corps compact Small Valve Body, idéal lorsque l'espace d'installation est réduit et qu'une vanne robuste mais de dimensions contenues est nécessaire.

La vanne est également équipée d'une porte de charge/inspection 1/4 SAE, utile pour les opérations de contrôle, de charge de réfrigérant ou d'interventions techniques lors de la maintenance de l'installation.

Grâce à sa structure à passage direct, elle garantit :

aucune perte de charge significative dans le flux
ouverture et fermeture rapides avec une rotation de 1/4 de tour
excellente étanchéité et fiabilité dans le temps
compatibilité avec les réfrigérants HFC et HCFC

Le corps de la vanne est fabriqué en laiton haute résistance, avec des joints PTFE modifiés et un design renforcé pour des applications à haute pression.

CARACTÉRISTIQUES PRINCIPALES

Vanne à boule manuelle pour l'arrêt du réfrigérant
Modèle HBC-6SV version Small Valve Body
Connexion ODF à souder 1/4” Ø6 mm
Porte de charge/inspection intégrée 1/4 SAE
Passage direct à haut débit
Ouverture/fermeture rapide avec 1/4 de tour
Flux bidirectionnel
Joints PTFE pour une étanchéité maximale
Structure renforcée et soudée à l'arc Argon
Installable également sur panneau de contrôle

Type	Vanne à boule pour réfrigération Small Valve Body avec porte de charge
Modèle	HBC-6SV
Version	Small Valve Body (corps compact)
Connexion principale	1/4" ODF à souder
Diamètre du tube correspondant	Ø 6 mm
Porte de charge/inspection	1/4 SAE
Débit Kv	2 m³/h
Réfrigérants compatibles	HFC / HCFC
Plage de température	–40 °C / +120 °C
Pression maximale de fonctionnement	4.5 MPa
Pression maximale de compression	6.5 MPa
Perte annuelle de réfrigérant	≤ 2 g /an
Matériau du corps	Laiton
Commande	Manuelle (rotation 1/4 de tour)
Poids net	n.d.
Poids brut	n.d.

Modèle	A	C	D	d	E	F	K	M	J	H	L
HBC-6S	57	6	6.5	10	14	0	32.5	M4	20	44	110
HBC-10S	65	8	10.1	10	14	0	32.5	M4	26	44	126
HBC-12S	67	10	12.8	12	14	0	32.5	M4	26	44	130
HBC-10	73	9	10.1	16	14.5	2	38	M4	30	50	138
HBC-12	83	10	12.8	16	14.5	2	38	M4	30	50	159
HBC-16	83	12	16.1	16	14.5	2	38	M4	30	50	159
HBC-19	97	14	19.1	19	16.5	3	42	M4	36	58	185
HBC-22	96	17	22.3	22	19	3	43	M4	36	58	185
HBC-28	108	20	28.7	28	24	4	52.5	M4	44	66	208
HBC-35	130	25	35.2	35	30	5	64	M6	44	80	251
HBC-42	145	29	41.5	41.3	35	6	74	M6	56	87	281
HBC-54	157	35	54.2	54	45.5	9	83.5	M6	56	106	305
HBC-67	157	37	67	54	45.5	9	83.5	M6	63	106	305
HBC-79	157	40	79.6	54	45.5	9	83.5	M6	63	106	305
HBC-67A	171	37	67	66.8	54	16	94	M6	72	117	343
HBC-79A	207	37	79.6	79.4	64	16	104	M6	80	117	413

VANNE À BOULE
Code (Danfoss)	Modèle (Danfoss)	Modèle (Hongsen)	Description
009L7020	GBC 6s	HBC-6S	Vanne à boule (petite), 1/4 ODF
009L7021	GBC 10s	HBC-10S	Vanne à boule (petite), 3/8 ODF
009L7022	GBC 12s	HBC-12S	Vanne à boule (petite), 1/2 ODF
009L7023	GBC 16s	HBC-16	Vanne à boule, 5/8 ODF
009L7024	GBC 19s	HBC-19	Vanne à boule, 3/4 ODF
009L7025	GBC 22s	HBC-22	Vanne à boule, 7/8 ODF
009L7026	GBC 28s	HBC-28	Vanne à boule, 1-1/8 ODF
009L7027	GBC 35s	HBC-35	Vanne à boule, 1-3/8 ODF
009L7028	GBC 42s	HBC-42	Vanne à boule, 1-5/8 ODF
009L7029	GBC 54s	HBC-54	Vanne à boule, 2-1/8 ODF
009L7036	GBC 67s RP	HBC-67	Vanne à boule, 2-5/8 ODF
009L7037	GBC 79s RP	HBC-79	Vanne à boule, 3-1/8 ODF
009L7038	GBC 105s	HBC-105	Vanne à boule type HBC, 4-1/8 ODF
VERSION AVEC ACCÈS (RACCORD DE SERVICE)
009L7050	GBC 6s	HBC-6SV	Vanne à boule (petite), 1/4 ODF, avec accès
009L7051	GBC 10s	HBC-10SV	Vanne à boule (petite), 3/8 ODF, avec accès
009L7052	GBC 12s	HBC-12SV	Vanne à boule (petite), 1/2 ODF, avec accès
009L7053	GBC 16s	HBC-16V	Vanne à boule, 5/8 ODF, avec accès
009L7054	GBC 19s	HBC-19V	Vanne à boule, 3/4 ODF, avec accès
009L7055	GBC 22s	HBC-22V	Vanne à boule, 7/8 ODF, avec accès
009L7056	GBC 28s	HBC-28V	Vanne à boule, 1-1/8 ODF, avec accès
009L7057	GBC 35s	HBC-35V	Vanne à boule, 1-3/8 ODF, avec accès
009L7058	GBC 42s	HBC-42V	Vanne à boule, 1-5/8 ODF, avec accès
009L7059	GBC 54s	HBC-54V	Vanne à boule, 2-1/8 ODF, avec accès

APPLICATIONS TYPIQUES

Chambres froides commerciales
Chillers industriels
Systèmes de climatisation HVAC
Réfrigération commerciale et industrielle
Chaîne du froid (cold chain)
Systèmes à pompe à chaleur

CONFORMITÉ NORMATIVE (PED)

Le produit est conforme aux exigences de la Directive Européenne 2014/68/EU (Pressure Equipment Directive – PED) pour les équipements sous pression, garantissant sécurité et adéquation pour les installations HVAC/R professionnelles.
