Compressore semiermetico Frascold V 20 84Y

Compressore Frascold V 20 84Y

Nuovo prodotto

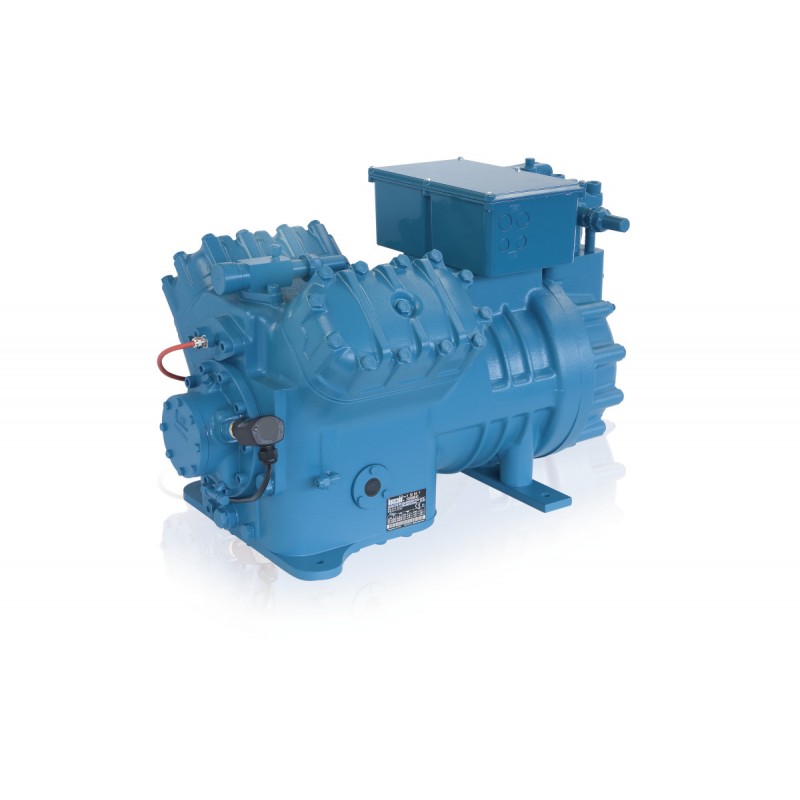

Compressore semiermetico Frascold V 20 84Y

Standard
compressore 4 cilindri con incorporato motore elettrico avviamento frazionato (PWS) e sonde-ptc collegate al sistema di protezione e diagnosi
•PWS (Y/YY) = 50Hz/380-420V/3Ph (60Hz/440-480V/3Ph)
•DOL (YY) = 50Hz/380-420V/3Ph (60Hz/440-480V/3Ph)

Maggiori dettagli

€ 2.952,76 tasse escl.




Standard
compressore 4 cilindri con incorporato motore elettrico avviamento frazionato (PWS) e sonde-ptc collegate al sistema di protezione e diagnosi
•PWS (Y/YY) = 50Hz/380-420V/3Ph (60Hz/440-480V/3Ph)
•DOL (YY) = 50Hz/380-420V/3Ph (60Hz/440-480V/3Ph)
- modulo elettronico Diagnose per il monitoraggio e la protezione, diagnostica, comunicazione.
- rubinetti di aspirazione e compressione
- scatola connessione elettriche IP65
- sensore per il controllo della temperatura di scarico
- pompa olio reversibile
- pressostato elettronico per il controllo della lubrificazione
- carica olio POE68
- 2 indicatori livello olio per controllo visivo o collegamento a dispositivi/regolatori automatici meccanici ed elettrici
- supporti in gomma
- carica di protezione (gas inerte 1bar)
- imballo adeguato per il trasporto, movimentazione, stoccaggio

Opzione
- motori elettrici per le diverse tensioni di alimentazione
- resistenza di riscaldamento olio
- motoventilatore per il raffreddamento supplementare
- testata con sistema per la partenza a vuoto
- testata con sistema per controllo della capacità
- testata con sistema RSH per controllo della capacità
- regolatore elettronico di livello olio
- livellostato olio opto-elettronico
- kit flangia+rubinetto per collegamento complanare

SI IP
Cilindri  4  4
Spostamento volumetrico @ 50 Hz  83.81  m3/h [50Hz] 2,960.17  CFH [50Hz]
Spostamento volumetrico @ 60 Hz  100.572  m3/h [60Hz] 3,552.20  CFH [60Hz]
Versione motore  [1]  2  2
Potenza nominale motore (HP)  20  20
Potenza nominale motore (kW)  15  15
Tensione motore a 50 Hz  [2]  380-420V/3/50Hz PWS  V/ph/Hz 380-420V/3/50Hz PWS  V/ph/Hz
Tensione motore a 60 Hz  [2]  440-480V/3/60Hz PWS  V/ph/Hz 440-480V/3/60Hz PWS  V/ph/Hz
Frazionamento PWS (rapporto di avvolgimento)  50-50  50-50
Ponticelli per avviamento diretto DOL  Compresi  Compresi
Gradini parzializzazione CC+RSH  100%-75%-50%-25%  100%-75%-50%-25%
MRA, massima corrente di funzionamento a 400V/50Hz e 460V/60Hz  42.6  A 42.6  A
LRA, massima corrente di avviamento a 400V/50Hz e 460V/60Hz - motore PWS  106.6  A 106.6  A
LRA, massima corrente di avviamento a 400V/50Hz e 460V/60Hz - motore DOL - motore PWS collegato DOL  180.5  A 180.5  A
Potenza assorbita massima  24.2  kW [@ 50Hz] 24.2  kW [@ 50Hz]
Frequenza ammissibile minima  30  Hz 30  Hz
Frequenza ammissibile massima  [3]  70  Hz 70  Hz
Dispositivo di protezione  INT69® TML Diagnose  INT69® TML Diagnose
Classe di protezione  IP65  IP65
Pressioni Massime HP (alta)  30  bar 435.0  psi
Pressioni Massime LP (bassa)  20.5  bar 297.3  psi
Tipo olio  [4]  POE68  POE68
Carica olio a 3/4 spia  4  l 135.26  fl oz
Lubrificazione  Pompa dell'olio  Pompa dell'olio
Rubinetto aspirazione SV  1⅝  inch 1⅝  inch
Rubinetto mandata DV  1 ⅛  inch 1 ⅛  inch
Peso Netto  180  kg 396.83  lb

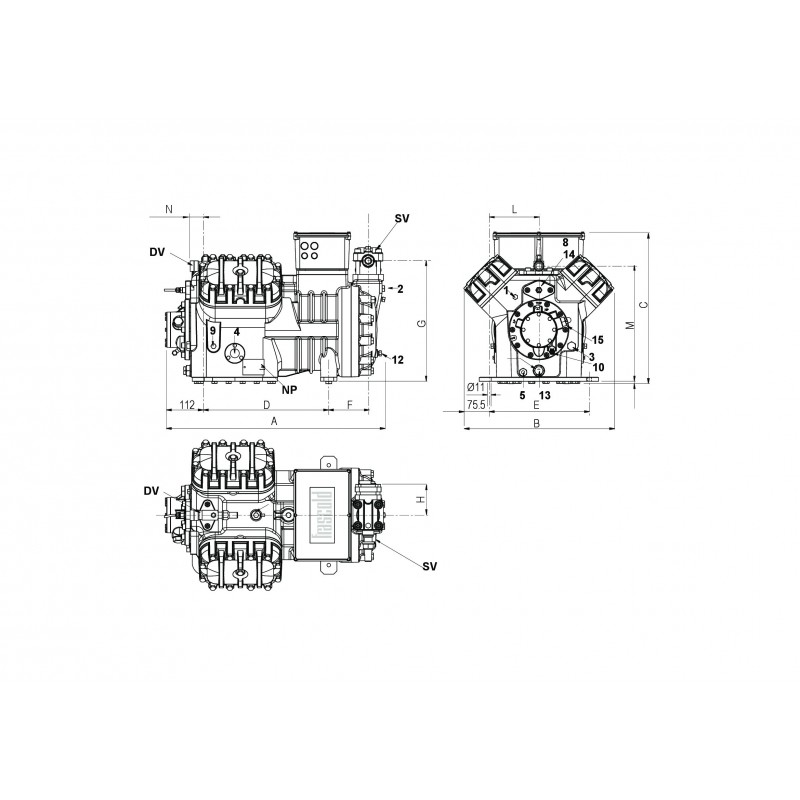

Lunghezza massima  672  mm 26.48  inch
Larghezza massima  460  mm 18.12  inch
Altezza massima  463  mm 18.24  inch
Supporto in gomma (diametro)  [2]  50  mm 1.97  inch
Supporto in gomma (altezza)  30  mm 1.18  inch
Supporto in gomma (durezza)  55  sh 55  sh
Potenza sonora (-10/45, R404A)  [5]  81  dB(A) 81  dB(A)
Pressione sonora @ 1m (-10/45, R404A)  [5]  73  dB(A) 73  dB(A)
Materiale corpo compressore  Ghisa  Ghisa

Note:

[1] Versione motore: 1, alta e media temperatura, tutti i refrigeranti; 2, bassa e media temperatura, tutti i refrigeranti; 3 ECOinside, bassa temperatura, solo R134a e R1234ze
[2] Altri disponibili a richiesta
[3] La massima frequenza dipende dal punto di lavoro: vedi FSS3 (programma di selezione Frascold)
[4] Altri tipi di olio disponibili a richiesta
[5] Pressione sonora in campo libero, modello semisferico, ad un metro di distanza, a 50Hz; potenze e pressioni in condizioni diverse sono disponibili su FSS2
Hp 20
Temperatura BT
Kw 15
